Transmission sur dépassement de seuil de sur débit ou de fuite

Ce tutoriel se concentre sur la configuration d'une alarme de seuil de sur débit et fuite pour un capteur Dry Contact (ARF8230) en LoRaWan et SIGFOX via IoT Configurator.

Le produit permet la détection de dépassement d’un seuil de sur débit et fuite pour chaque entrée de comptage, les paramètres associés à ce mode de fonctionnement sont :

• Activation et configuration des entrées (registre S320)
• Période du timer d’anti-rebond (registres S322)
• Période de calcul du débit (registre S325)
• Seuils d’alarme voie A et B  (registre S326 et S327)
• Seuils de fuite voie A et B (S328 et S329)
• Compteurs de période à débit nul voie A et B (S330 et S331)

Exemple pour le seuil de sur débit :

Dans cet exemple la configuration des entrées Pulse (S320, S322 et 325) sont ceux par défaut.

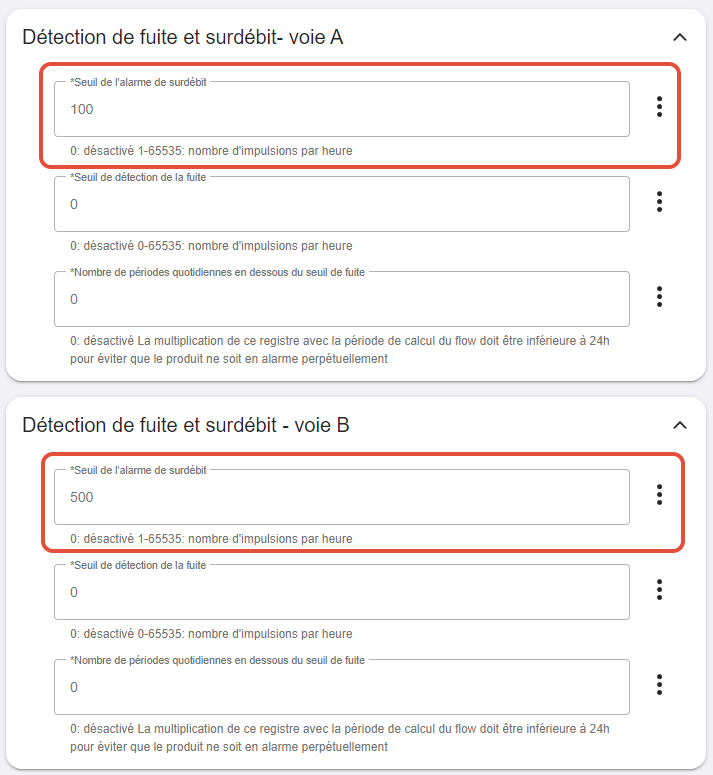

• Seuils d’alarme voie A (registre S326) = 100 impulsions
• Seuils d’alarme voie B (registre S327) = 500 impulsions

Le produit enverra une seule fois une trame d'alarme 0x47 si le nombre d'impulsion est supérieur à 100 imp/H pour la voie A et 500 imp/H pour la voie B.

Il n’y a pas de nouvel envoi si le débit repasse au-dessus du seuil tant que l’alarme reste active.

L’alarme est automatiquement désactivée après l’émission de la trame quotidienne.

Le débit correspond au nombre d’impulsions de la période de calcul du débit divisé par cette même période. Il est exprimé en impulsions/heure.

Exemple pour le seuil de fuite :

Dans cet exemple la configuration des entrées Pulse (S320, S322 et 325) sont ceux par défaut.

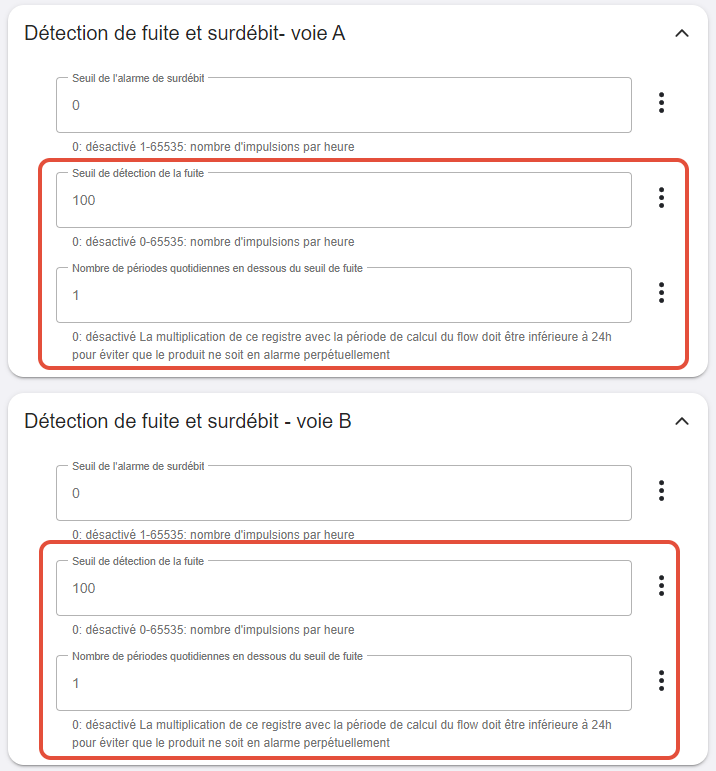

• Seuils de fuite voie A et B (S328 et S329) = 100
• Compteurs de période à débit nul voie A et B (S330 et S331) = 1

La détection de fuite est effectuée par l’analyse d’un nombre d’occurrences (registre : S330 et S331) où le débit calculé est inférieur à un seuil de fuite (registre : S328 et S329).

L’alarme fuite associée est mémorisée et transmise avec la prochaine trame quotidienne 0x30, elle est désactivée automatiquement après l’émission de la trame quotidienne.

Le débit correspond au nombre d’impulsions de la période de calcul du débit divisé par cette même période. Il est exprimé en impulsions/heure.

Les deux fonctions peuvent êtres configurées et utilisées en même temps
