Transmissions d'alarmes sur compteurs d'évènements et/ou temps

Ce tutoriel se concentre sur la configuration d'alarme sur un capteur Dry Contact (ARF8170) en LoRaWan et SIGFOX via IoT Configurator.

Le produit permet la transmission d’une trame suite à un changement d’état sur l’une de ses entrées ou s’il détecte un évènement qui dure plus d’un certain temps, les paramètres associés à ce mode de fonctionnement sont :

• Les configurations des Entrée/Sortie TOR (registres 320 à 323)
• Seuils d'alarme pour le compteur d'évènement (registre 324 à 327)
• Seuils d'alarme pour le compteur sur durée de l'évènement  (registre 340 à 343)

Exemple pour les compteurs d'évènements :

Dans cet exemple la configuration des différentes entrées/sorties TOR (S320 à S323) sont ceux par défaut.

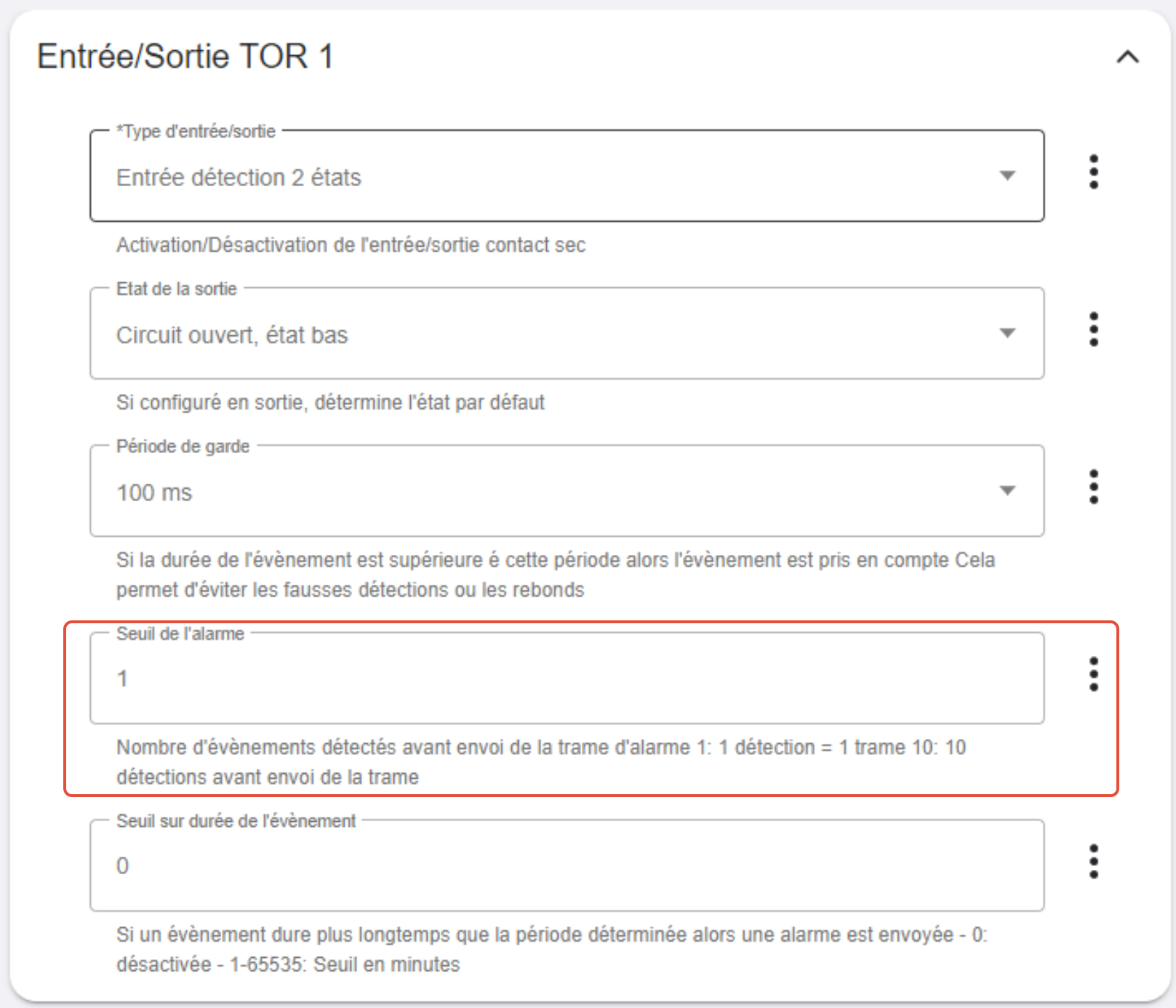

• Configurations du TOR 1 (registre S320) = Entrée détection 2 états
• Seuil d'alarme pour le compteur d'évènement du TOR 1 (registre 324) = 1

Le produit enverra une trame d'alarme 0x40 lorsqu’une ouverture ou une fermeture est détectée sur le TOR 1.

Cette trame comporte le nombre de changement d'état ainsi que l'état courant et l'état précédent de tous les TORs

Si un évènement est détecté sur l’entrée TOR 1 le produit attendra 1 seconde pour voir si un événement quasi simultané est détecté sur les autres entrées pour l’envoyer dans la même trame.

NOTE : A chaque trame périodique envoyée les compteurs sont remis à zéro pour l’ensemble des entrées.

Exemple pour les compteurs de temps :

Dans cet exemple la configuration des différentes entrées/sorties TOR (S320 à S323) sont ceux par défaut.

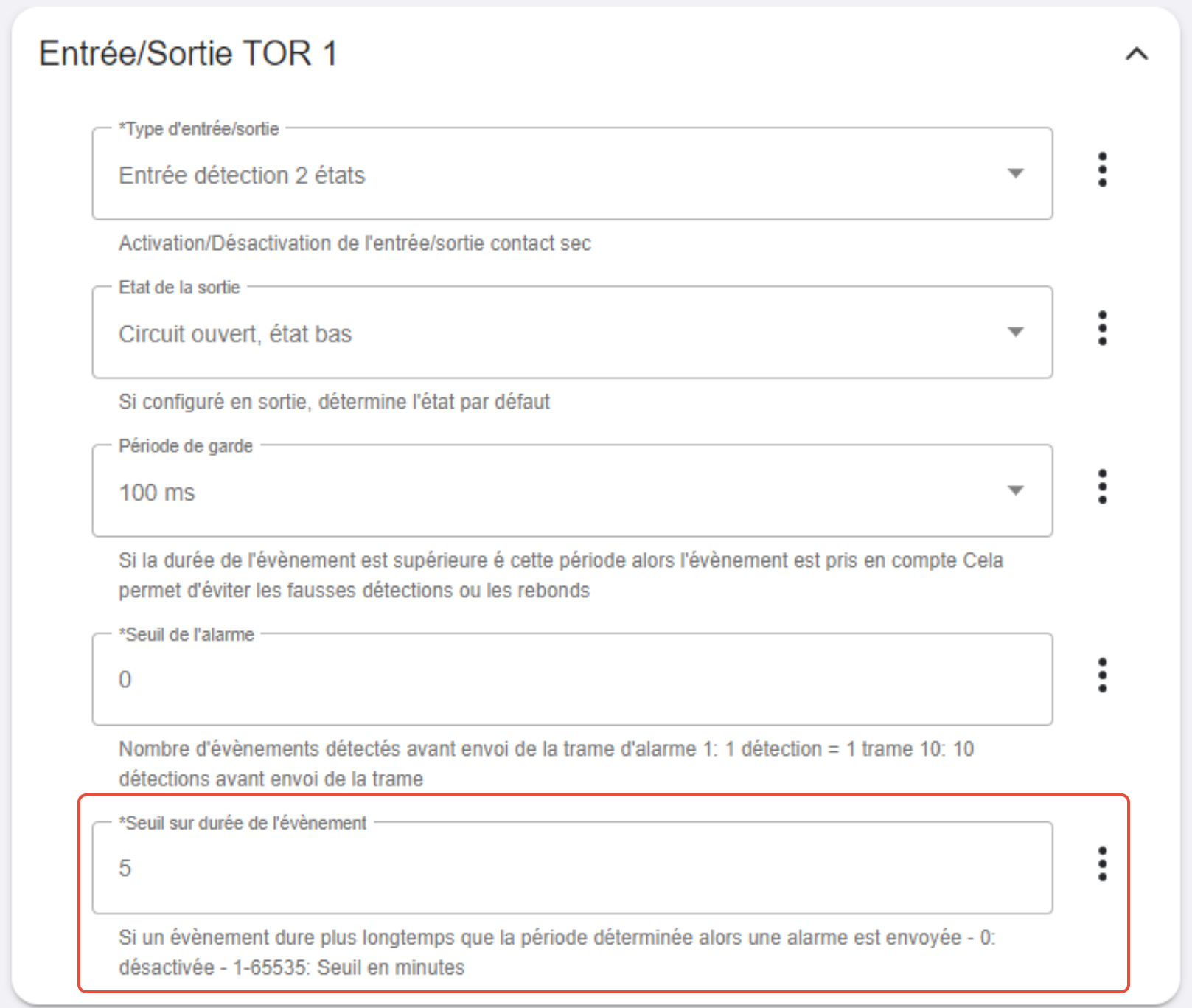

• Configurations du TOR 1 (registre S320) = Entrée détection 2 états
• Seuil d'alarme pour le compteur sur durée de l'évènement du TOR 1 (registre 340) = 5 mins

Le produit enverra une trame d'alarme 0x41 lorsqu’une ouverture ou une fermeture durant plus de 5 mins est détectée sur le TOR 1.

NOTE :  L’alarme est envoyée une seule fois lorsque l’évènement dépasse le seuil. Si l’évènement persiste l’alarme n’est pas répétée. Si en revanche un nouvel évènement est détecté alors le seuil est enclenché de nouveau.

Les deux fonctions peuvent êtres configurées et utilisées en même temps
