Configuration périodique d'un Dry contact (ARF8170)

Ce tutoriel se concentre sur la configuration périodique d'un capteur Dry Contact (ARF8170) en LoRaWan et SIGFOX via IoT Configurator.

Le produit permet le comptage et la transmission périodique des évènements survenus sur les entrées et/ou sur compteur de temps, les paramètres associés à ce mode de fonctionnement sont :

• Période d'émission pour la trame des compteurs d'évènements (registre 301)
• Période d'émission pour la trame des compteurs de temps (registre 328)
• Les configurations des Entrée/Sortie TOR (registres 320 à 323)

 pour les compteurs d'évènements :

Dans cet exemple la configuration des différentes entrées/sorties TOR (S320 à S323) sont ceux par défaut.

• Les configurations des TORs (S320 à S323) = Entrée détection 2 états

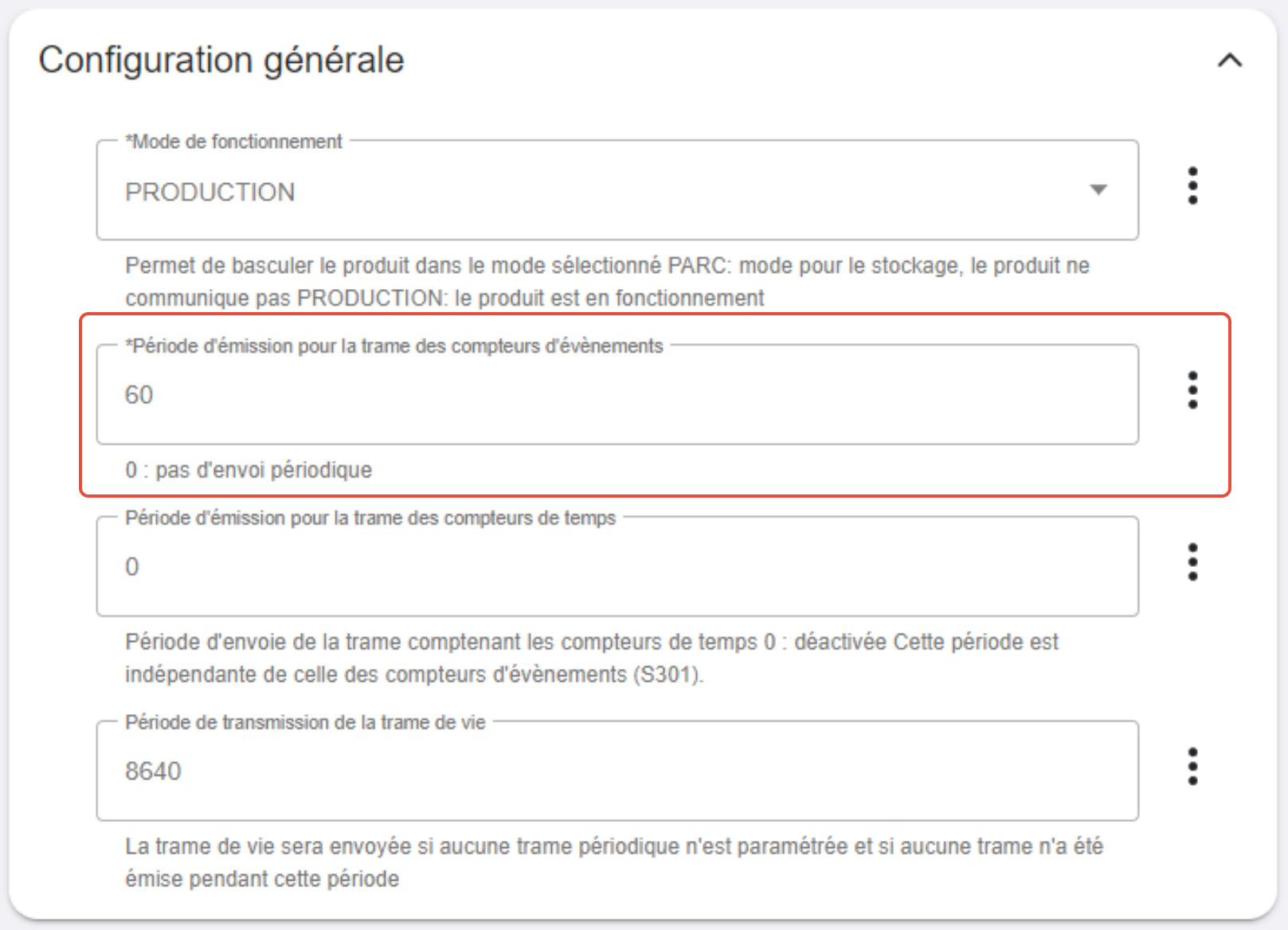

• Période d'émission pour la trame des compteurs d'évènements (S301) = 60

Le produit enverra  une trame périodique 0x40 toutes les 10 minutes (60 x 10secs) comprenant le nombre de détections d’ouvertures et fermetures pour l‘entrée TOR (1 à 4).

NOTE : A chaque trame périodique envoyée les compteurs sont remis à zéro pour l’ensemble des entrées.

Exemple pour pour les compteurs de temps :

Le produit permet aussi la transmission d’une trame périodique contenant le temps passé (en seconde) dans un état différent de l’état courant. Cette trame ne contient que les compteurs de temps des TORs configurés avec détection front haut ou front bas exclusivement.

• Les configurations des TORs (S320 à S323) = Entrée détection état haut

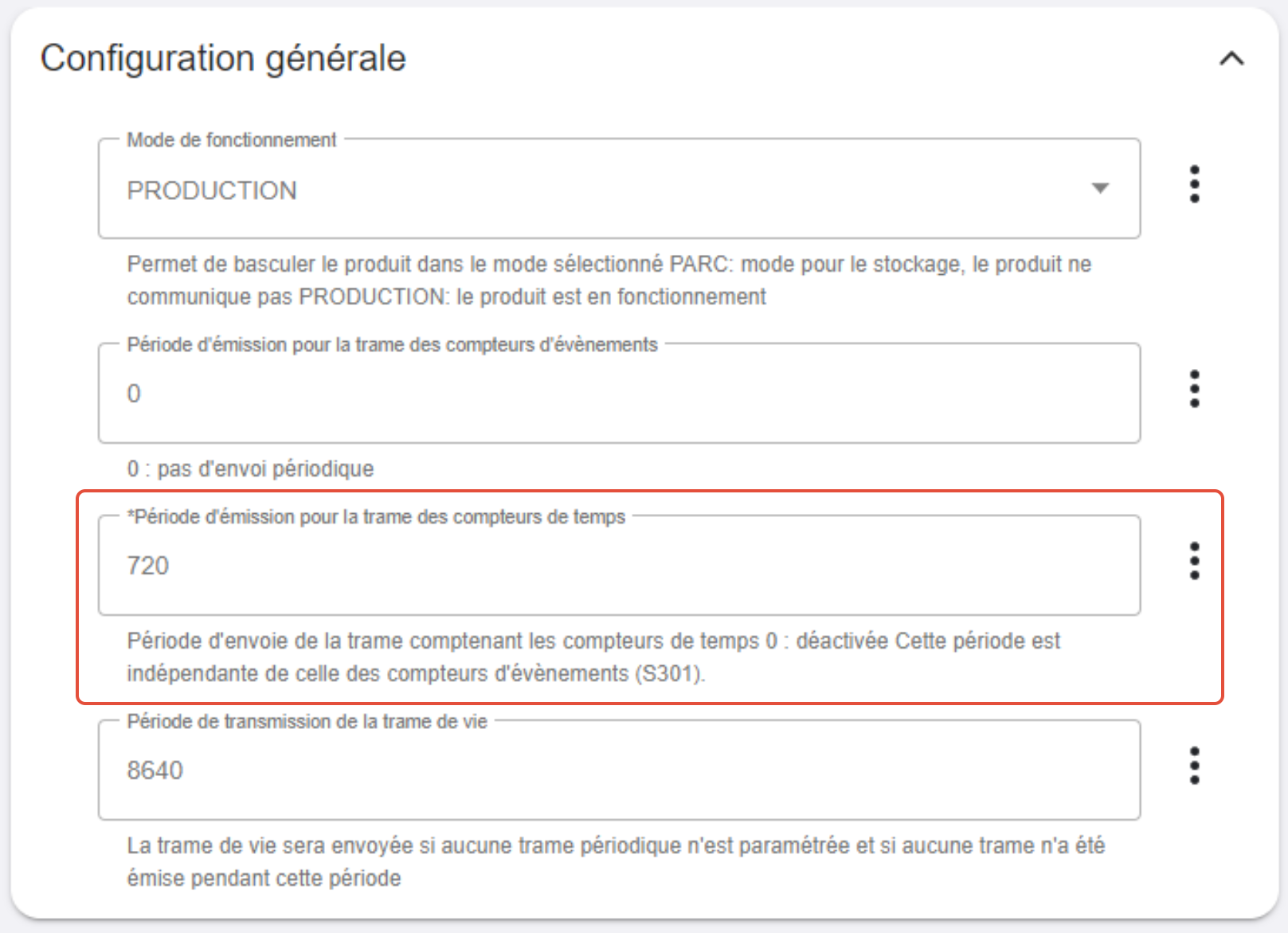

• Période d'émission pour la trame des compteurs de temps (S328) = 720

Dans cet exemple le produit enverra une trame périodique 0x59 deux fois par jour (720 x 10mins) le temps que l’entrée TORs ont passé (en seconde) en état bas.

NOTE : A chaque trame envoyée les compteurs ne sont pas remis à zéro.

Les deux fonctions périodique peuvent êtres configurées et utilisées en même temps
