Activation des capteurs smart industrie

Ce tutoriel se concentre sur l'activation des capteurs smart industrie LoRaWan et SIGFOX qui regroupe :

    - Pulse et Pulse ATEX (ARF8230)

    - Temp/Temp2S (ARF8180-81)

    - Delta P (ARF8377)

    - Analog et Analog Power (ARF8090-91)

    - Temp/Temp2S (ARF8180-81)

    - Dry Contact (ARF8170)

    - Modbus (ARF8240)

    - TIC (ARF8250)

Votre capteur est livré en mode PARC, il est alors en veille et sa consommation est minimale.

Il y a deux possibilités pour activer ce capteur, via l'utilisation d'un aimant ou en local via notre outils de configuration IoT configurator.

Activation via un aimant :

Une fois la configuration de votre capteur effectuée et son montage finalisé, ce dernier est prêt à être démarré.

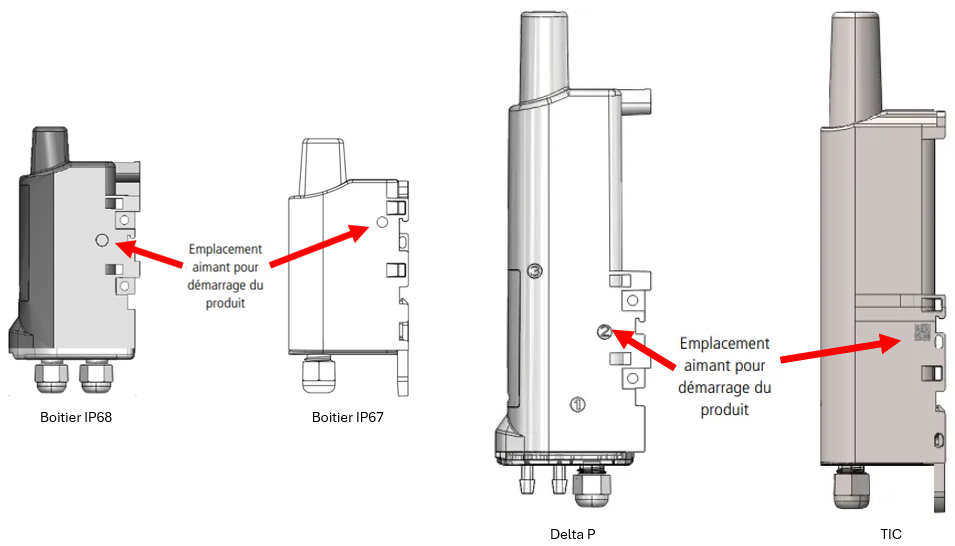

Le démarrage s’effectue à l’aide d’un aimant que l’on appose sur la partie haute du produit. L’aimant doit être maintenu en position au minimum 6 secondes de sorte à confirmer le démarrage du produit.  La LED verte s’allume alors pendant 1 seconde pour signifier la détection de l’aimant et clignote ensuite rapidement pendant la phase de démarrage du produit.

Une fois que le produit valide son démarrage, il émet ses trames de configuration puis, après le temps de la période d’émission défini, une trame de donnée.

Vous trouverez à la fin de ce tutoriel une vidéo qui montre l'activation d'un produit ainsi que les différentes séquences de LED

Activation via IoT Configurator :

Une fois la configuration de votre capteur effectuée, vous pouvez également l'activer puis le replacer sur le corps du boitier. Celui-ci doit êtres préalablement fixé afin que le capteur démarre à son point d'installation.

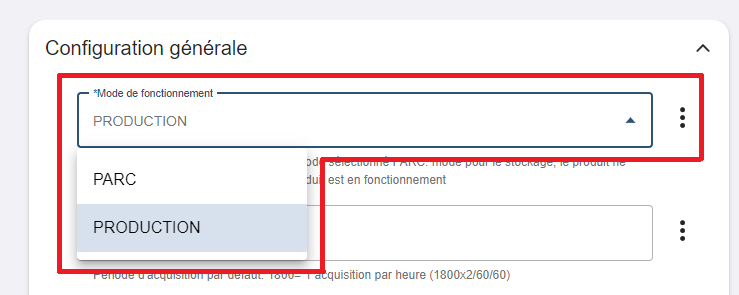

Pour démarrer le produit vous devez changer de mode de fonctionnement dans l'onglet "Configuration générale".

Les capteurs étant livré en mode PARC vous devez donc sélectionner le mode PRODUCTION.

Puis cliquer sur "ENVOYER SUR LE CAPTEUR" (en haut à droite) afin de valider le paramétrage du capteur.

Une fenêtres popup apparait pour confirmer application des paramètres, cliquer sur "OK"

Enfin le message de confirmation ci-dessous valide importation du changement de mode de fonctionnement

Il vous reste à cliquer sur "DECONNECTER" (en haut à droite) et le capteur commence ça séquence d'activation

Une fois que le produit valide son démarrage, il émet ses trames de configuration puis, après le temps de la période d’émission défini, une trame de donnée.

Vous trouverez à la fin de ce tutoriel une vidéo qui montre l'activation d'un produit ainsi que les différentes séquences de LED

Démonstration de l'activation d'un capteur :
